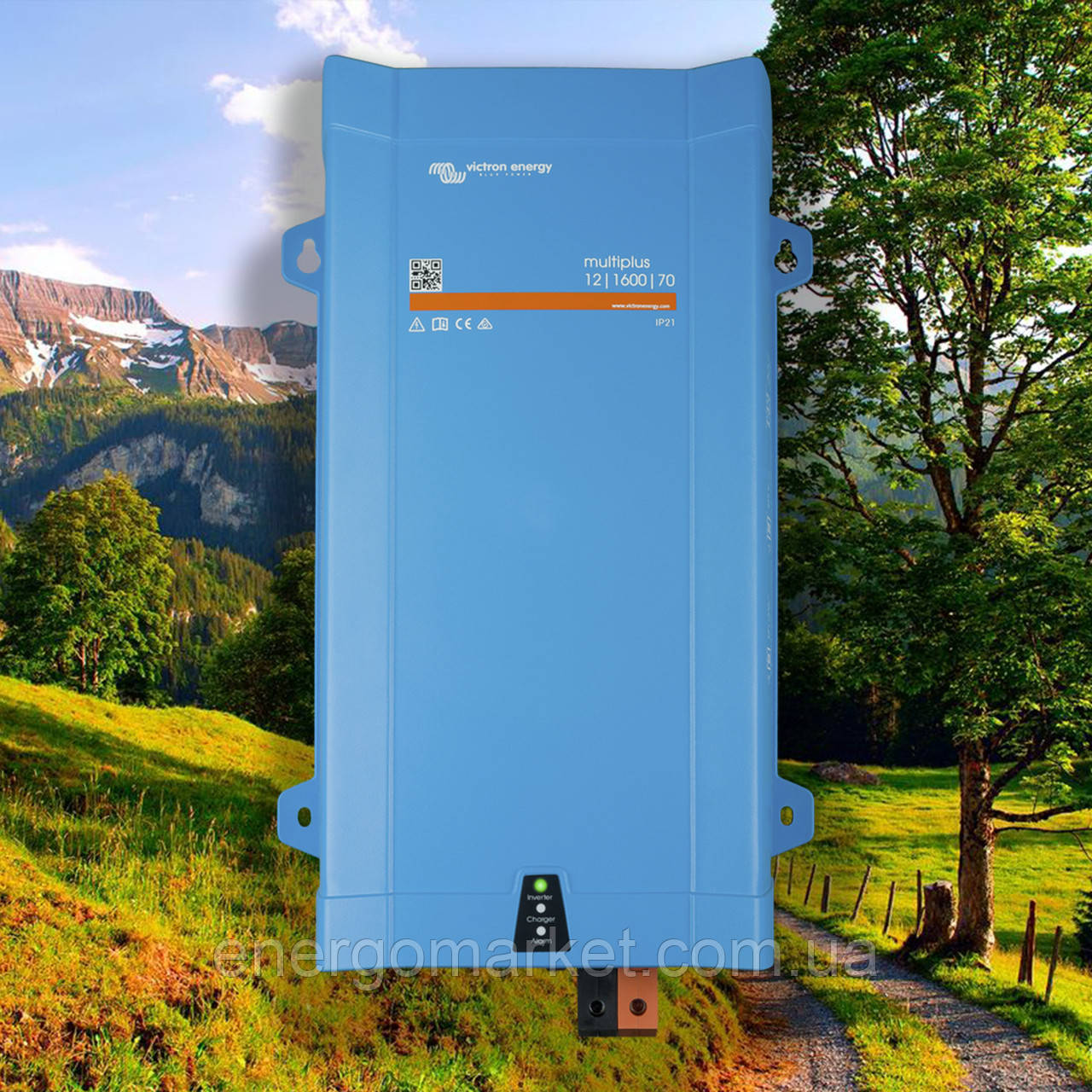

Гібриднй однофазний інвертор Victron Energy MultiPlus 12/1600/70-16 (1,6 КВА/1,3 КВТ, 1 ФАЗА, БЕЗ MPPT)

• Производитель: Victron Energy (Нидерланды)
• Название укр: Інвертор Victron Energy MultiPlus C 12/1600 / 70-16 (CMP121620000)
• Тип архитектуры: Off-line
• Тип исполнения: класcический
• Форма выходного напряжения: Синусоида
• Аккумуляторная батарея: Внешняя
• Мощность, кВт: 1,3
• Напряжение аккумуляторной батареи: 12 В
• Количество фаз (вход/выход): 1/1
• Нижний порог входного напряжения, В: 187
• Верхний порог входного напряжения, В: 265
• Выходное напряжение, В: 230±2%
• Частота электросети, Гц: 45 - 65



• Наличие зарядного устройства: Есть
• Напряжение от сети, В: 230
• Напряжение питания от аккумуляторной батареи, В: 12
• Отображение информации: светодиодные индикаторы
• Рабочая температура, ºC: -40...+50
• Влажность, %: 0 ... 95
• Степень защиты: IP21
• Высота, мм: 375
• Ширина, мм: 214
• Глубина, мм: 110
• Масса, кг: 10
• Гарантия, мес: 60

Инвертор MultiPlus Compact 12/1600/70-16 - это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.


Особенности инвертора:

• Пиковая мощность: 3000 Вт;
• Максимальная эффективность: 93%;
• Температурный датчик в комплекте;
• 230VAC соединение: G-ST18i plug;
• Диапазон напряжения (DC): 9,5-17 В;
• Реле передачи: 16 А;
• PowerControl/PowerAssist: да/да;
• Материал корпуса: алюминий;
• Соответствие стандартам EN60335-1, EN60335-2-29, EN55014-1 / EN 55014-2, EN63000-3-3.





Некоторые функции

"PowerControl" - ограничение потребления

Эта функция ограничивает потребляемую мощность от входного источника путем ограничения тока заряда. Таким образом, для заряда аккумуляторных батарей инвертор использует только избыточную мощность входного источника.

"PowerAssist" - добавление мощности

Функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.

Параллельная и трехфазная конфигурации

Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).

Автоматическое трансфертное реле

В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, а при активации функции "UPS" практически без задержки.

Два режима энергосбережения

В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.

Программируемое реле

Инвертор оснащен программируемым реле, которое по умолчанию устанавливается в качестве реле сигнализации. Реле может быть запрограммировано для всех видов других приложений, например, в качестве реле для запуска генератора.

Зарядное устройство

Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Вход для сенсорного замера напряжения на батареях предназначен для определения компенсации падения напряжения на кабелях, при больших токах заряда.

Конфигурация и настройка инвертора

Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK3-USB.
