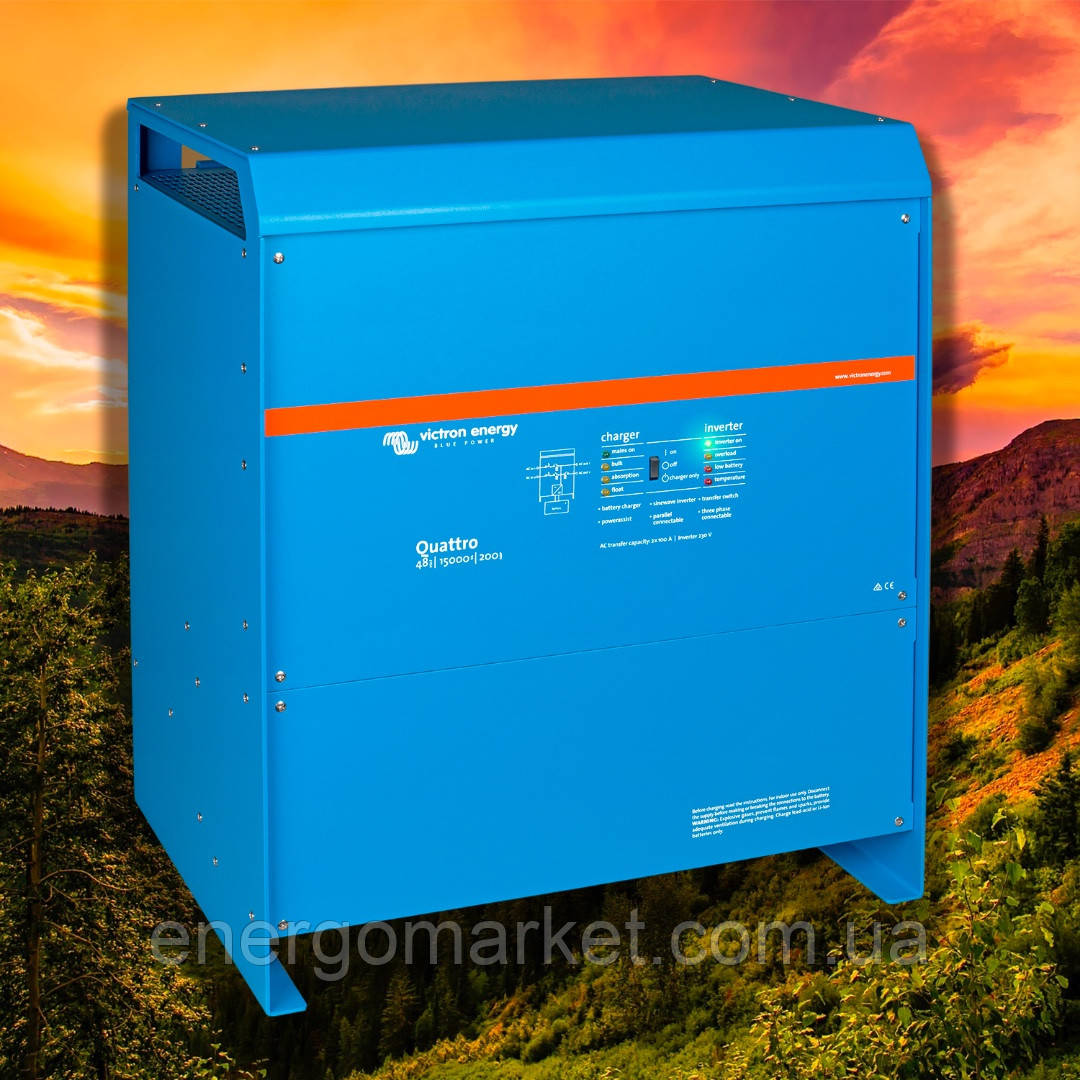

Як і пристрій MultiPlus, Quattro є комбінацією інвертера і зарядного пристрою. Крім того, пристрій може використовувати два входи змінного струму та автоматично підключатися до активного з них. Серед безлічі характеристик можна відзначити точну синусоїду інвертування, адаптивність заряду, гібридну технологію PowerAssist плюс численні можливості інтеграції в систему, наприклад можливість роботи в режимі трьох фаз або поділу фаз і робота в паралелі





Два АС входи із вбудованим перемикачем передачі

Quattro можна підключити до двох незалежних АС джерел, наприклад муніципальної електромережі та генератора або двох генераторів. Quattro автоматично підключиться до активного джерела.



Два АС виходи

Основний вихід не може бути вимкнено. Quattro перехоплює живлення підключених до нього навантажень у разі зникнення напруги у спільній мережі або коли генератор/береговий кабель не підключений. Це відбувається настільки швидко (менше 20 мілісекунд), що комп'ютери та інше електронне обладнання продовжують працювати без перерв.

Другий вихід працює, коли до одного з входів Quattro підведено напругу АС. Навантаження, які не повинні розряджати батарею, наприклад електричний бойлер, можуть бути підключені до цього виходу.



Опція розщепленої фази

Джерело змінного струму з розщепленою фазою можна отримати, підключивши наш автотрансформатор (див. таблицю даних на сайті www.victronenergy.com) до «європейського» інвертора, запрограмованого на живлення 240 В/60 Гц.



Можливість трифазної роботи

Три блоки можуть бути налаштовані на трифазний вихід. Але це ще не все: до 4 комплектів із трьох блоків на 15 кВА можуть бути паралельно підключені для забезпечення потужності інвертора на 144 кВт/180 кВА і на більш ніж 2400 А ємності заряду.



PowerControl – можливість роботи з обмеженою потужністю генератора, електромережі чи каналу живлення

Quattro – це дуже потужний зарядний пристрій. Тому він споживає великий обсяг струму від генератора або берегового каналу електроживлення (16 А на 5 кВА Quattro при 230 В AC). Кожному входу АС можна встановити обмеження струму. Прилад Quattro також враховуватиме підключені АС навантаження і використовуватиме залишковий об'єм для заряджання батарей, запобігаючи таким чином перевантаження генератора або каналу живлення з берега.



PowerAssist – збільшення потужності генератора чи берегового каналу живлення

Ця технологія використовує принцип PowerControl у подальшому розвитку, дозволяючи обладнанню Quattro збільшувати ємність альтернативного джерела. Оскільки пікові потужності часто потрібні лише на короткий проміжок часу, Quattro забезпечить покриття недостатньої потужності генератора або живлення за допомогою енергії від батареї. При зниженні навантаження надмірна потужність буде використовуватися для підзаряду батареї.



Сонячна енергія: забезпечення АС потужністю навіть без електромережі

Quattro може використовуватися в мережевому та позамережевому режимах при підключенні до сонячних панелей та інших джерел альтернативної енергії.

Втрата живлення з мережі розпізнається на програмному рівні.



Налаштування системи

- У разі окремого використання одного приладу налаштування можуть бути за потреби змінені за допомогою ДИП-перемикачів протягом декількох хвилин.

- Системи з паралельним чи трифазним підключенням можуть бути налаштовані програмно за допомогою VE.Bus Quick Configure та VE.Bus System Configurator.

- Позамережева, мережева інтерактивна робота та власне споживання, включаючи використання інверторів з підключенням до мережі та/або МРРТ сонячні зарядні пристрої можуть бути налаштовані за допомогою Асистентів (спеціальні програми для окремих регулювань).



Безпосередні моніторинг та контроль

Можливі кілька варіантів: Моніторинг батареї, панель Multi Control, Color Control GX та інші пристрої лінійки GX, смартфон або планшет (Bluetooth Smart), ноутбук або ПК (USB або RS232).



Віддалені моніторинг та контроль

Color Control GX та інші пристрої лінійки GX.

Дані можна зберегти та відобразити на нашому порталі VRM (Victron Remote Management) абсолютно безкоштовно.



Віддалене налаштування приладу

При підключенні до мережі Ethernet, можна отримати доступ до систем, обладнаних Color Control GX та інші пристрої лінійки GX, для зміни налаштувань.

ТЕХНІЧНІ ПАРАМЕТРИ
PowerControl / PowerAssist	Так
Перемикач передачі	100А
Максимальний вхідний змінний струм (АС)	100А
ІНВЕРТОР
Діапазон вхідної напруги (В DC):	48 В – 38-66 В
Вихід (1)	Вихідна напруга: 230 В AC ± 2% Частота: 50 Гц ± 0,1%
Тривала вихідна потужність при 25 °C (ВА) (3)	15000 ВА
Тривала вихідна потужність при 25°C (Вт)	12000 Вт
Тривала вихідна потужність при 40°C (Вт)	10000 Вт
Тривала вихідна потужність при 65 °C (Вт)	7000 Вт
Пікова потужність (Вт)	15000 ВА
Макс. Чиста вихідна потужність (ВА)	27000 Вт
Максимальна ефективність (%)	95 %
Потужність без навантаження (Вт)	55 Вт
Потужність без навантаження в режимі AES (Вт)	39 Вт
Потужність без навантаження в режимі пошуку (Вт)	6 Вт
ЗАРЯДНИЙ ПРИСТРІЙ
Вхід AC	Діапазон вхідної напруги: 187-265 В АС Вхідна частота: 45 – 65 Гц
Напруга заряду «абсорбація» (Вт DC)	57,6 В
Напруга заряду «плаваюча» (Вт DC)	55,2 В
Режим збереження (Вт DC)	52,8 В
Макс струм заряду батареї (А) (4)	200 A
Датчик температури батареї	Так
ЗАГАЛЬНЕ
Додатковий вихід(А) (5)	Так (50 A)
Зовнішній датчик струму AC (опція)	100 A
Програмоване реле (6)	Так
Захист (2)	a-g
Порт зв’язку VE.Bus	Для паралельной (не для моделей на 8 К, 10 К и на 15 К) и трифазної роботи, зовнішнього моніторинга і системної інтеграції
Комунікаційний порт загального призначення	Так, 2x
Зовнішній вимикач	Так
Діапазон робочої температури	-40 ... +65 °C (вентиляторне охолодження)
Вологість (без конденсації)	макс. 95 %
КОРПУС
Матеріал та колір	сталь, синій, RAL 5012
Категорія захисту	IP22
Підключення батареї	Болти M8
230 В AC-підключення	Болти M6
Вага (кг)	80 кг
Розміри (В х Ш х Г в мм)	810 x 405 x 217
СТАНДАРТИ
Безпека	EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1
Викиди, імунітет	EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
1) Можливо налаштувати до 60 Гц; 120 В 60 Гц за запитом. 2) Ключ захисту: а) коротке замикання на виході  b) перевантаження с) напруга акумулятора занадто висока d) напруга акумулятора занадто низька e) температура занадто висока f) 230 В змінного струму на виході інвертора g) пульсація напруги занадто висока 3) Нелінійне навантаження, коефіцієнт навантаження 3:1 4) До 25 °C температури навколишнього середовища 5) Вимикається, якщо немає джерела живлення змінного струму 6) Програмоване реле, яке можна налаштувати на загальну тривогу, низьку напругу постійного струму або функцію вмикання/вимикання генератора Номінал AC: 230 В / 4 A Номінал DC:4A до 35ВDC,1A до 60ВDC
